Norck propose des services de tournage CNC pour les prototypes et les séries de production de pièces de révolution de précision : arbres, goupilles, bagues, entretoises, raccords et composants filetés. Fabricant de pièces tournées CNC s'appuyant sur un réseau qualifié de partenaires de production aux États-Unis et en Europe, Norck réalise des pièces tournées CNC en aluminium, acier, acier inoxydable, laiton, titane et plastiques techniques. Les ingénieurs de Norck examinent chaque plan avant la production : vous obtenez une conception fabricable, des tolérances réalisables et un devis clair.
| Élément | Détail |
|---|---|
| Procédé | La pièce tourne sur un tour tandis qu'un outil de coupe enlève de la matière |
| Idéal pour | Pièces de révolution, cylindriques et coniques : arbres, goupilles, bagues, entretoises, pièces filetées |
| Matériaux | Aluminium, acier, acier inoxydable, laiton, titane, plastiques techniques |
| Volumes | Du prototype unique à la production en grande série |
| Tolérance standard | Selon ISO 2768-mK, sauf indication contraire sur le plan |
| Tolérance serrée | ±0,005–0,01 mm sur les diamètres critiques |
| Production | Réseau de partenaires aux États-Unis et en Europe |
| Ingénierie | Revue DFM, choix des matériaux et analyse des tolérances pour chaque commande |
Fabrication de précision approuvée par des ingénieurs et des chercheurs d'entreprises du Fortune 500Une expérience de fabrication reconnue par des entreprises mondiales de premier plan.
| Type de pièce | Caractéristiques types |
|---|---|
| Arbres et axes | Épaulements, gorges, rainures de clavette, filetages, portées de roulement rectifiées |
| Bagues et douilles | Alésages de précision, ajustements serrés, collerettes |
| Goupilles et entretoises | Petits diamètres, chanfreins, grands volumes |
| Pièces filetées et raccords | Filetages intérieurs et extérieurs (métriques, UNC/UNF, NPT) |
| Buses et connecteurs | Trous transversaux, méplats et rainures réalisés avec des outils motorisés |
| Rouleaux, poulies et moyeux | Diamètres concentriques, moletage, rainures de clavette |
Le réseau Norck tourne des pièces sur des tours CNC et des centres de tournage-fraisage équipés d'outils motorisés, des petites goupilles élancées aux grands arbres.
| Capacité | Spécification |
|---|---|
| Tolérance standard | Selon ISO 2768-mK, sauf indication contraire sur le plan |
| Tolérance serrée | ±0,005–0,01 mm sur les diamètres critiques |
| État de surface | Jusqu'à Ra 1,6 µm brut de tournage ; finition rectifiée sur demande |
| Opérations secondaires | Outils motorisés (méplats, trous transversaux, rainures), filetage, taraudage, moletage, rainurage, gravure, rectification |

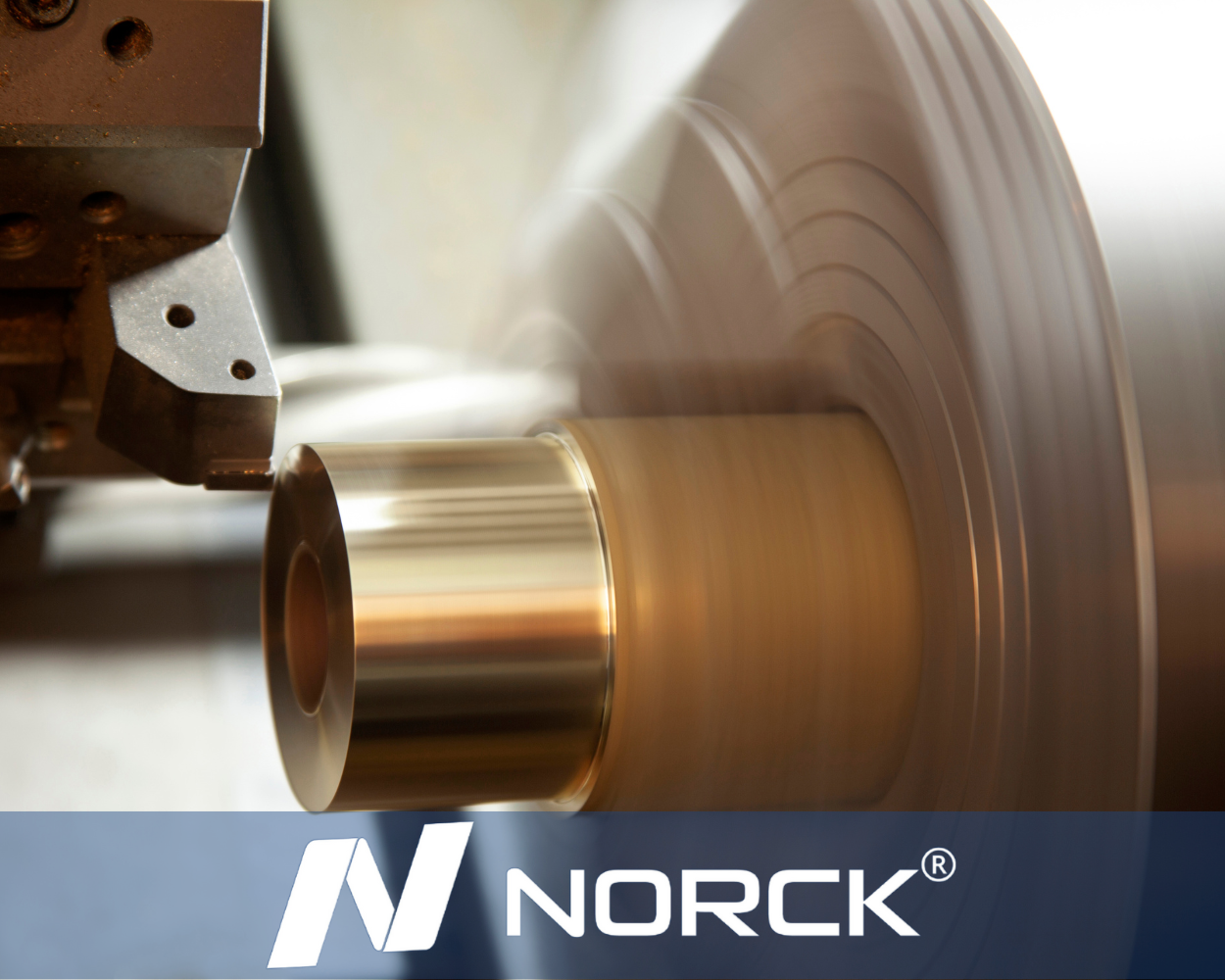

Le tournage CNC est un procédé d'usinage dans lequel un tour à commande numérique fait tourner une pièce à grande vitesse tandis qu'un outil de coupe enlève de la matière pour lui donner sa forme. Il est utilisé pour les formes de révolution, cylindriques et coniques, et c'est le moyen le plus rapide et le plus économique de fabriquer des pièces de révolution avec une qualité reproductible.
Opérations courantes : dressage, tournage longitudinal, tournage de forme et tournage conique, rainurage et tronçonnage, alésage, perçage, taraudage, lamage, fraisurage et filetage. Les pièces longues sont maintenues par un support tel qu'une contre-pointe ou une lunette, afin qu'elles ne fléchissent pas pendant l'usinage.
Le tournage CNC fait tourner la pièce tandis qu'un outil fixe l'usine. Il convient aux pièces de révolution symétriques. Le fraisage CNC fait tourner l'outil tandis que la pièce reste fixe ; il convient aux faces planes, aux poches et aux formes complexes. Découvrez les services de fraisage CNC de Norck.
De nombreuses pièces nécessitent les deux : un arbre avec un méplat, une rainure ou un trou transversal. Sur les centres de tournage-fraisage, les outils motorisés usinent ces éléments dans le même montage que le tournage. Résultat : moins de montages, une meilleure précision entre les éléments et un prix plus bas.
Tournage CNC
Tournage-fraisage
Fraisage CNC
| Votre pièce | Meilleur procédé |
|---|---|
| De révolution, symétrique (arbres, goupilles, bagues) | Tournage CNC |
| De révolution avec méplats, rainures ou trous transversaux | Tournage-fraisage (fraisage et tournage CNC en un seul montage) |
| Principalement plate ou en forme de boîte | Fraisage CNC |
| Matériau | Nuances | Pièces tournées types |
|---|---|---|
| Aluminium | 6061, 6082, 7075 | Entretoises, boîtiers, arbres légers |
| Acier inoxydable | 303, 304, 316L, 17-4 PH | Goupilles d'instruments médicaux, raccords de qualité alimentaire, pièces pour la marine |
| Acier au carbone et acier allié | 1018, 1045, 4140 | Arbres, axes, goupilles, pièces hydrauliques |
| Laiton | C360 | Raccords, vannes, connecteurs électriques |
| Titane | Grade 2, Grade 5 | Fixations aéronautiques, composants d'instruments médicaux |
| Plastiques | Delrin (POM), PEEK, nylon, PTFE | Bagues, isolants, pièces à faible frottement |
Le tournage CNC est un procédé dans lequel un tour à commande numérique fait tourner la pièce tandis qu'un outil de coupe enlève de la matière. Choisissez-le lorsque votre pièce est de révolution, cylindrique ou conique, comme un arbre, une goupille, une bague ou un raccord fileté. Pour les pièces plates ou en forme de boîte, le fraisage CNC est généralement plus adapté.
Oui. Téléchargez un plan ou un fichier CAO en indiquant le matériau et la quantité. Les ingénieurs de Norck en vérifient la fabricabilité et vous envoient un devis.
Vérifiez que le fabricant assure une revue d'ingénierie de votre plan, qu'il indique clairement ses capacités en tolérances et en état de surface, qu'il fournit des rapports de contrôle sur demande, qu'il dispose d'un système qualité reconnu comme ISO 9001 et qu'il peut passer du prototype à la production. Demandez ce qui est fabriqué en interne et ce qui l'est par des partenaires.
La tolérance standard se base sur ISO 2768-mK. Les diamètres critiques peuvent être tournés à ±0,005–0,01 mm, et la rectification permet d'obtenir des ajustements encore plus serrés.
Le prix dépend du matériau, du diamètre et de la longueur, du nombre d'éléments, des tolérances et de la quantité. Les pièces de révolution sont généralement moins chères à tourner qu'à fraiser, et le prix unitaire baisse à mesure que la quantité augmente.
Oui. Norck produit des pièces tournées du prototype unique jusqu'à des dizaines de milliers d'exemplaires, sur des tours CNC configurés pour la production en grande série.
Le tournage CNC est le procédé. Un tour CNC pour métaux est la machine qui le réalise.
Demandez un devis pour vos pièces tournées CNC. Téléchargez votre plan en indiquant le matériau et la quantité. Les ingénieurs de Norck l'examineront et vous enverront un devis.
