Guide de conception des tôles, fabrication de plastique, fabrication de tôles, prototypes

Ce guide vous aidera à préparer vos pièces en tôle pour la fabrication.

1. Pourquoi la fabricabilité est-elle importante ?

La conception pour la fabrication, connue sous le nom de DFM, garantit que les composants que vous concevez peuvent être fabriqués, ce qui est crucial pour l'externalisation. Elle permet de réduire les révisions et les délais d'exécution.

2. Vue d'ensemble

Choix des matériaux
- Acier inoxydable
- Acier (non traité)
- Acier galvanisé
- Aluminium
- Laiton
- Cuivre

Finitions
Nous proposons les finitions suivantes pour vos composants en tôle :
- Soudage des composants en tôle avec MIG et TIG
- Rivetage
- Revêtement par poudre
- Placage

Calibre
Le calibre indique l'épaisseur de la tôle, en fonction du matériau.Par exemple, en acier inoxydable, le calibre 18 correspond à une épaisseur de 1,270 mm, tandis qu'en aluminium, le calibre 18 est égal à 1,024 mm.

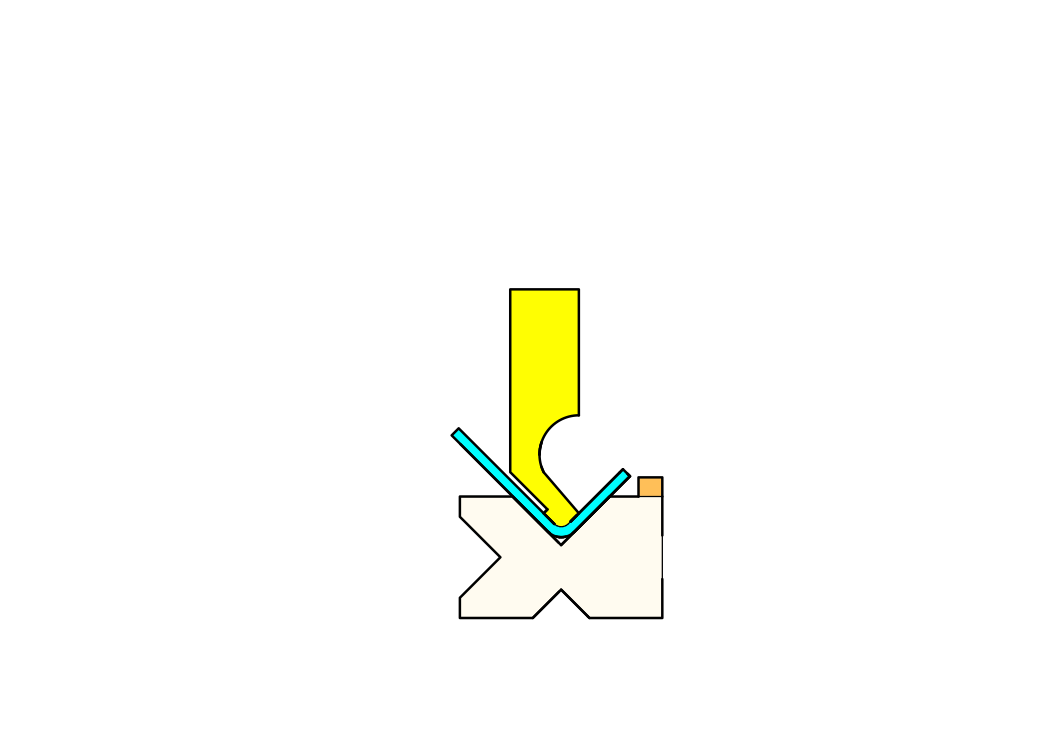

Pliage
Un pliage est la déformation d'une tôle sur un axe. Il est réalisé à l'aide d'un poinçon et d'une matrice.

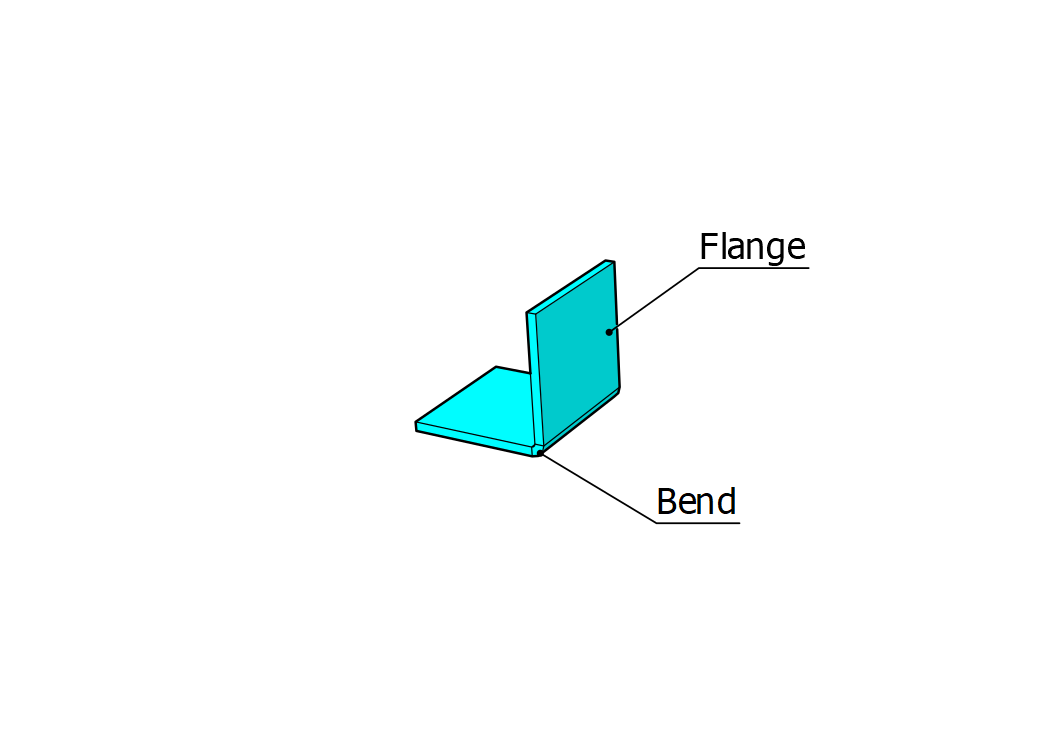

Bride
Une bride est une partie formée de la tôle. Elle est réalisée par pliage.

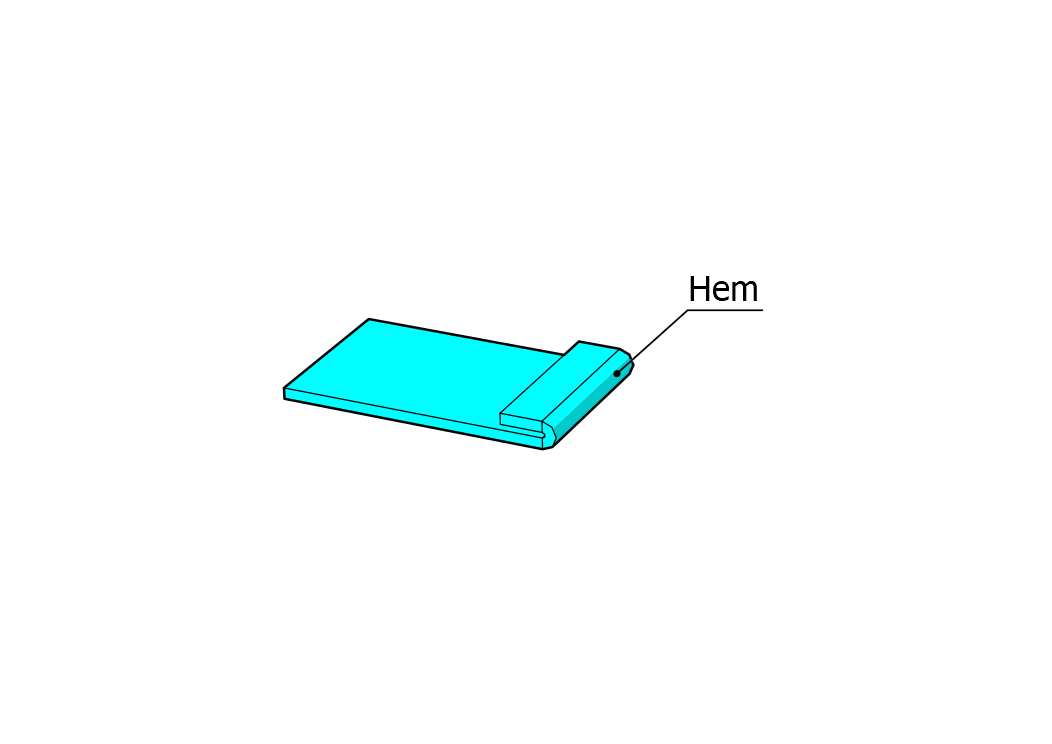

Ourlets
Un ourlet est un bord roulé, la tôle est roulée jusqu'à ce qu'elle soit au même niveau qu'elle-même. Il est réalisé en pliant la tôle à 180°.

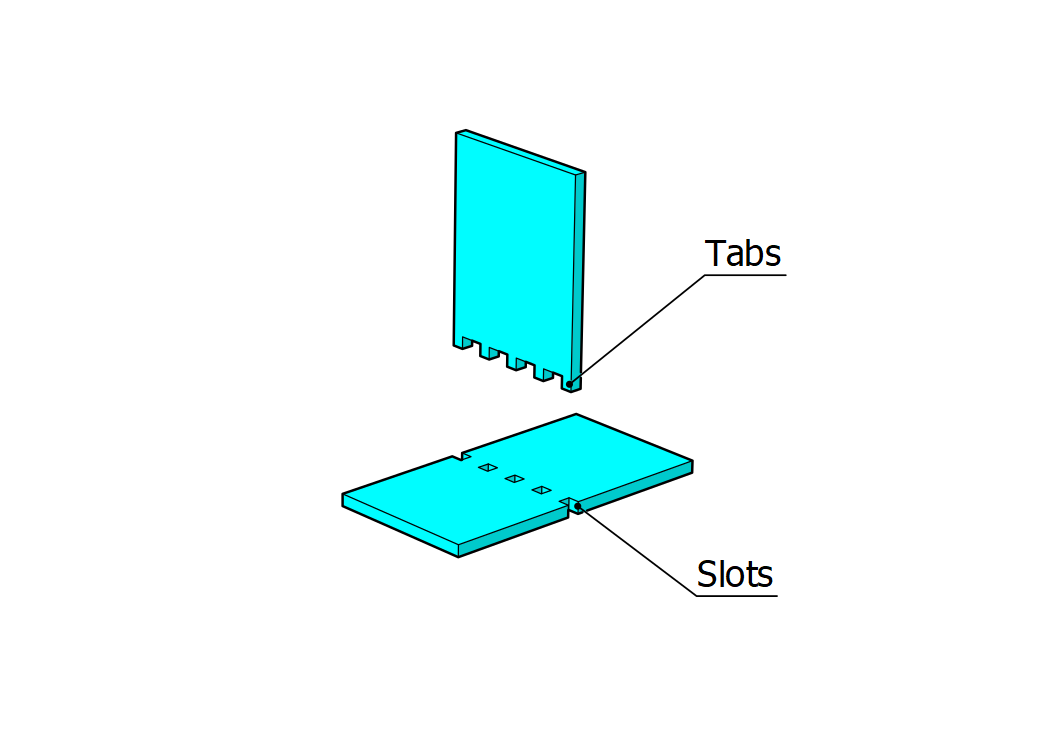

Onglets
Un onglet est une petite forme extrudée de la tôle. Elle est utilisée pour renforcer la pièce ou pour ajouter une fonctionnalité supplémentaire.

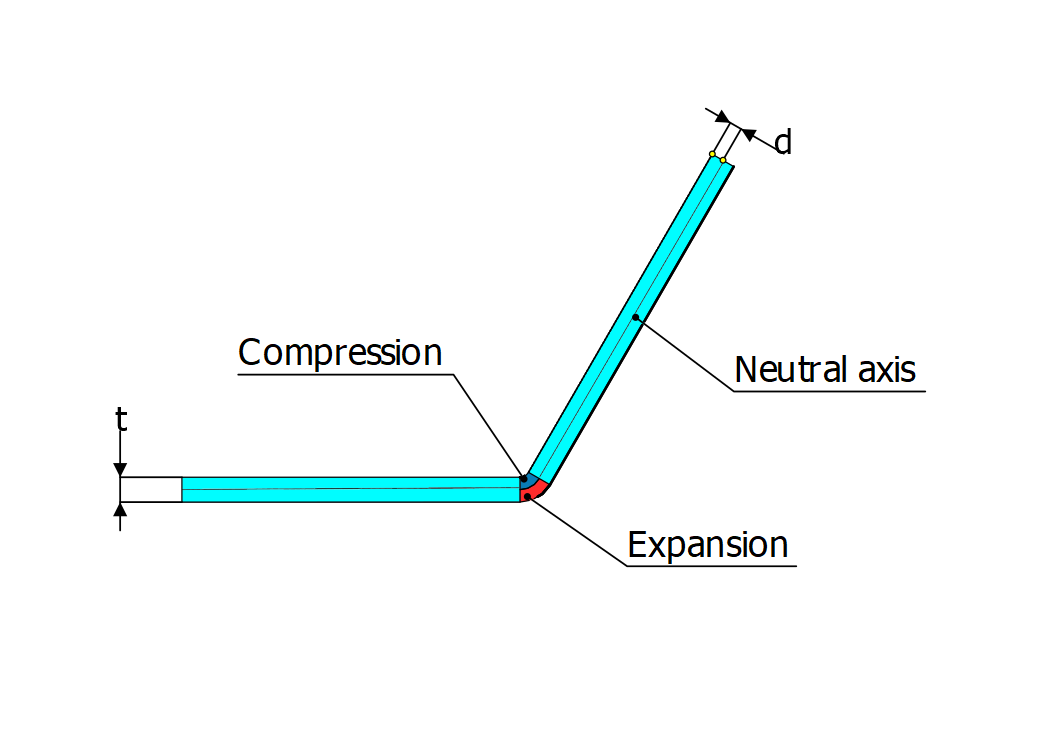

Axe neutre et facteur K

Une pièce de tôle est soumise à des forces de compression et de dilatation lors du pliage.

L'axe neutre est une section dans laquelle il n'y a pas de forces, et sa position varie en fonction du matériau de la tôle.

Le facteur K est un rapport entre la distance entre l'axe neutre et l'épaisseur de la tôle.

3. Comment la fabricabilité est-elle réalisée ?

Pour vous assurer que les pièces que vous avez conçues peuvent être fabriquées, vous devez respecter les meilleures pratiques pour améliorer la fabricabilité et obtenir des produits de haute qualité.

4. Quelles sont ces meilleures pratiques ?

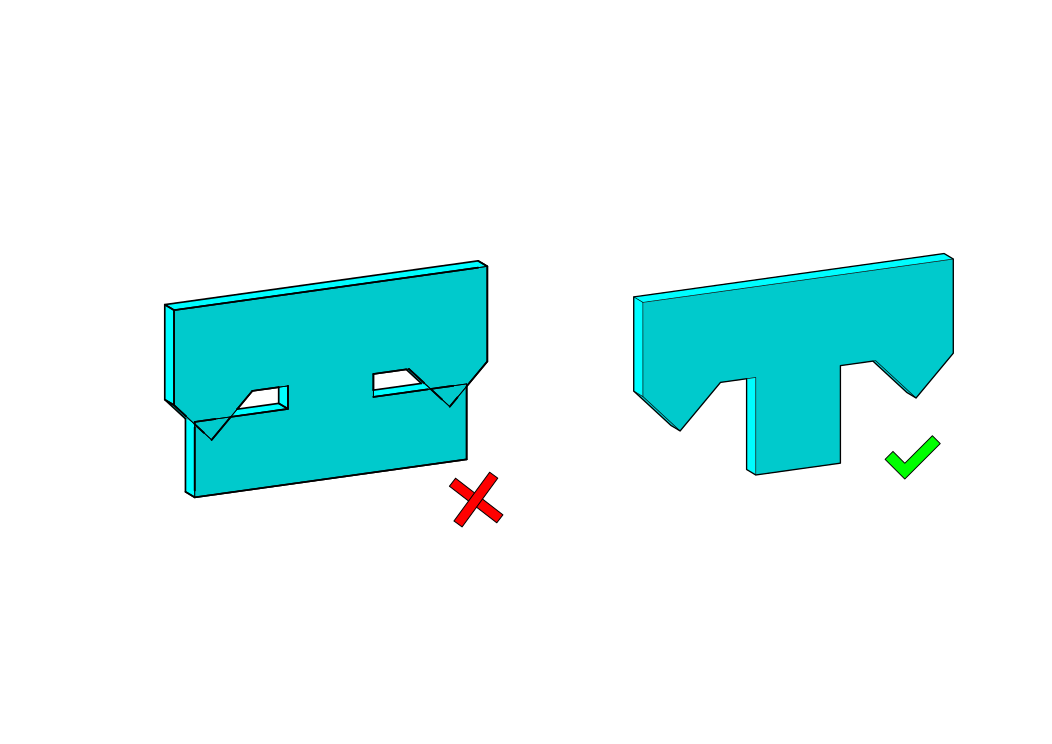

Motif plat
Un motif plat ne doit pas se croiser.

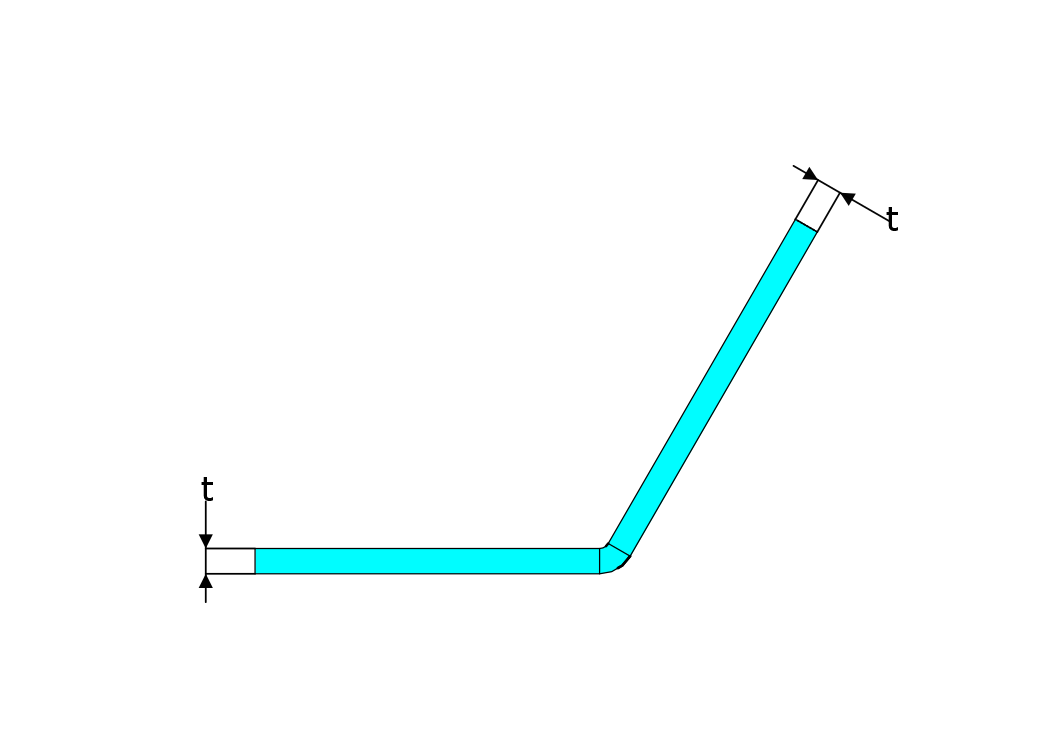

Épaisseur de paroi uniforme
Les pièces sont formées à partir d'une feuille de métal, et les pièces conçues doivent avoir la même épaisseur (t).L'épaisseur recommandée de la feuille de métal varie de 0,02 à 0,3 pouce.

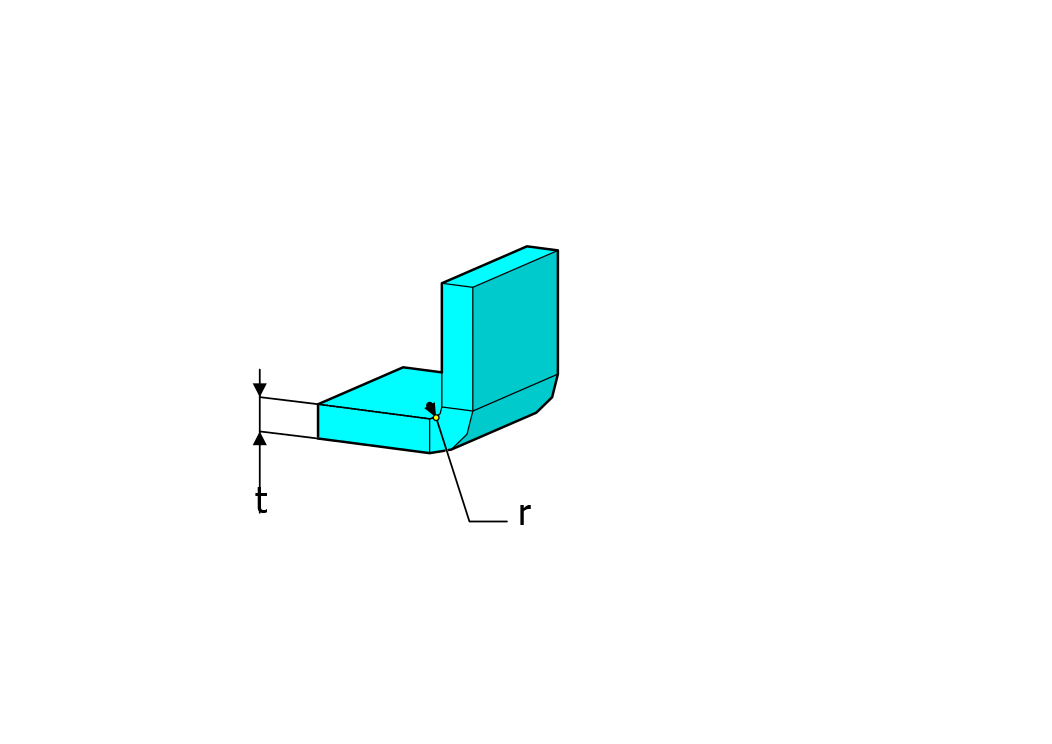

Rayon de pliage (Radii)
Les pièces en tôle doivent avoir un rayon de pliage pour éviter les fissures. Le rayon de courbure (r) doit être compris entre un et deux fois l'épaisseur de la tôle (t).

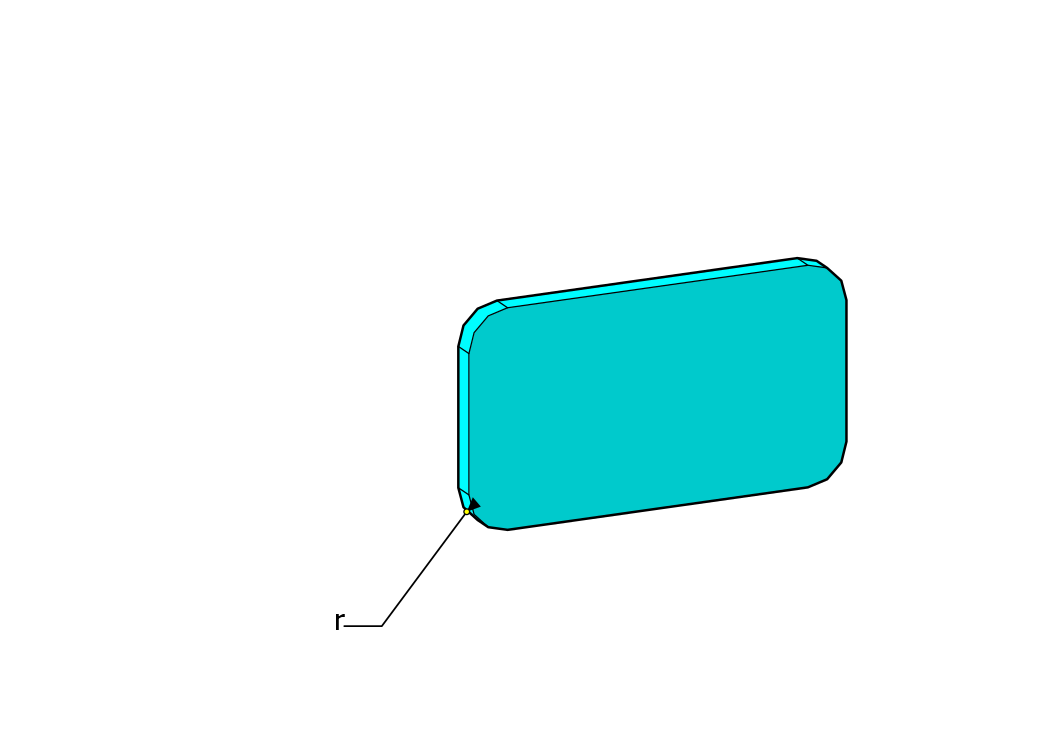

Ajouter un coin
Les pièces en tôle peuvent avoir des bords tranchants. L'ajout de coins pour casser les arêtes vives est une bonne chose qui peut protéger les utilisateurs et donner une finition lisse aux pièces.

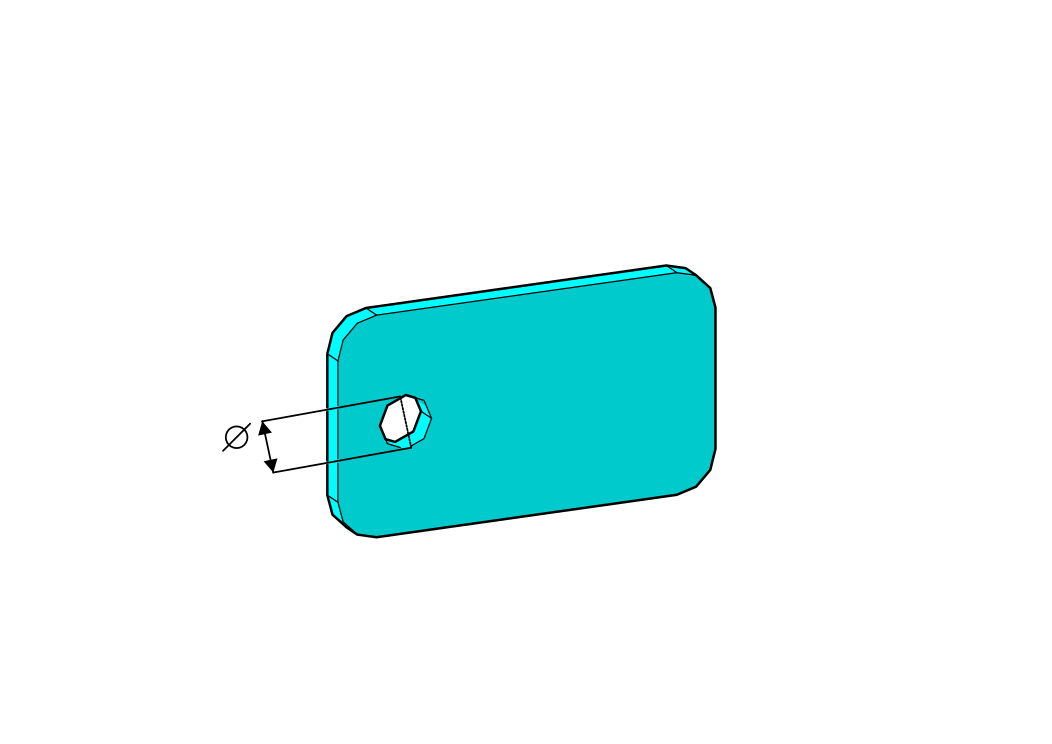

Diamètre minimum des trous
Le fait d'avoir des trous d'un diamètre inférieur à l'épaisseur de la tôle peut entraîner des déformations de la pièce.

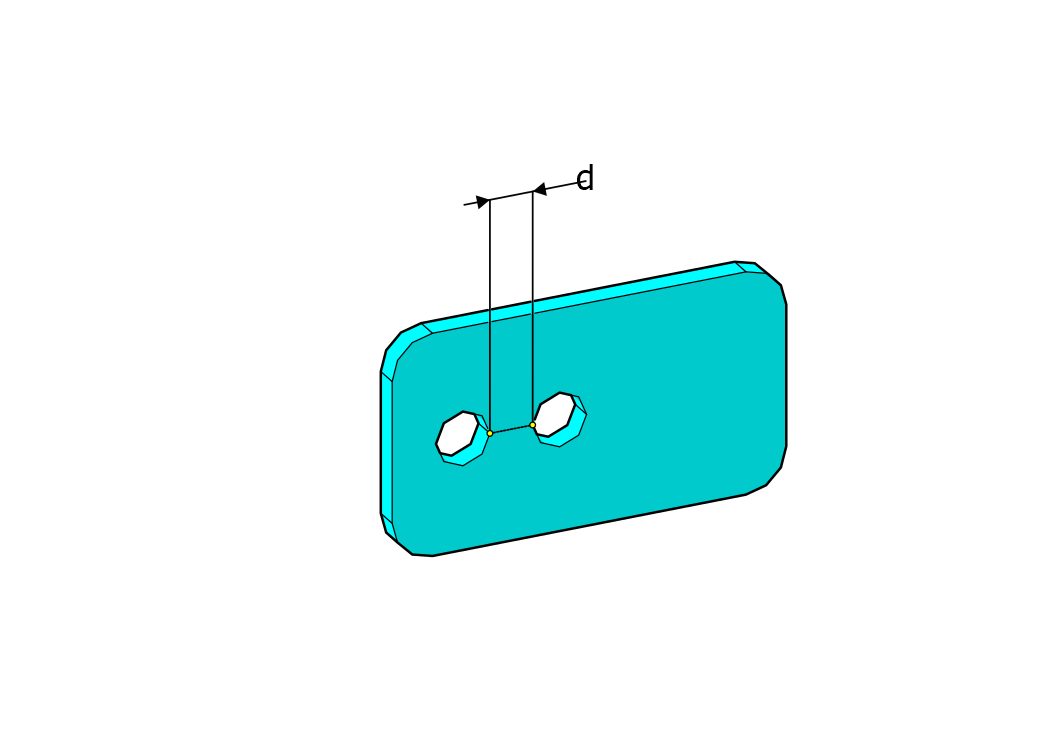

Distance entre les trous
La distance entre les trous doit être au moins trois fois supérieure à l'épaisseur.

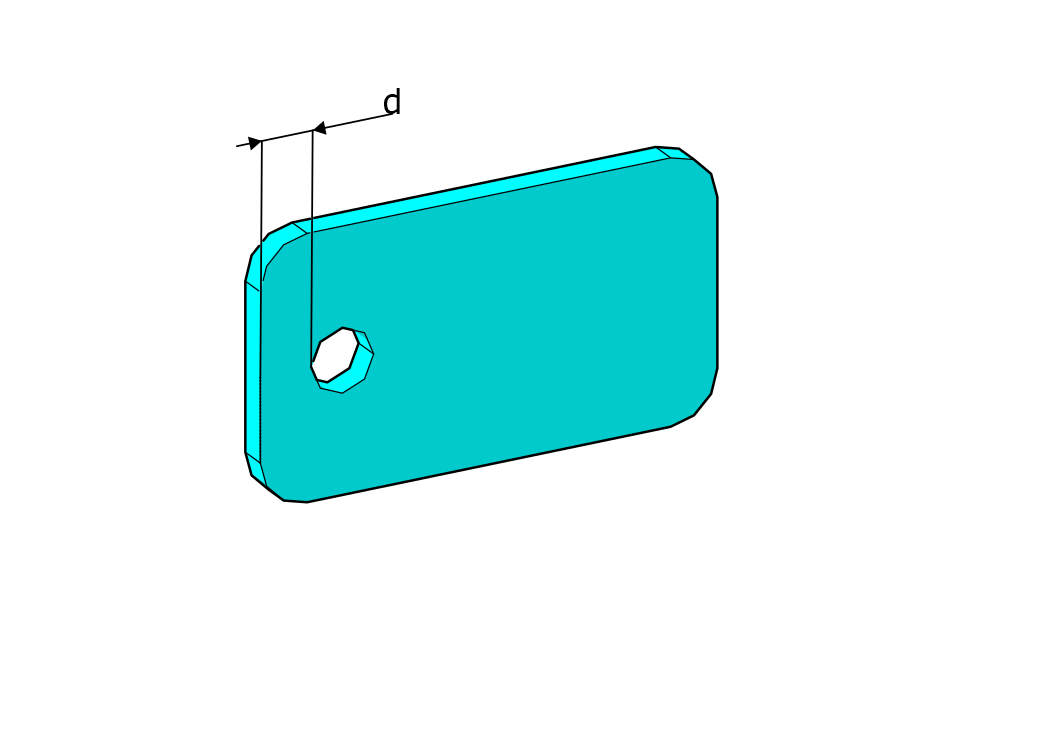

Distance entre les trous et les bords
La distance entre le trou et le bord doit être supérieure à l'épaisseur de la feuille.

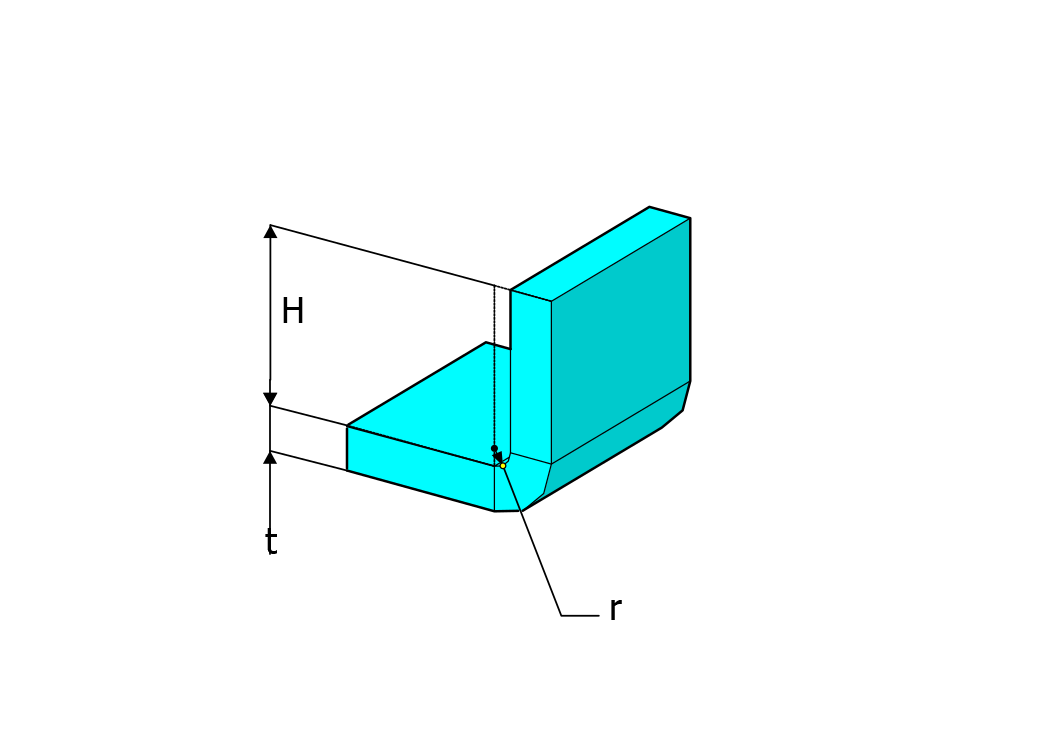

Hauteur minimale du coude
Les coudes doivent être plus hauts que la somme de deux fois l'épaisseur plus le rayon.

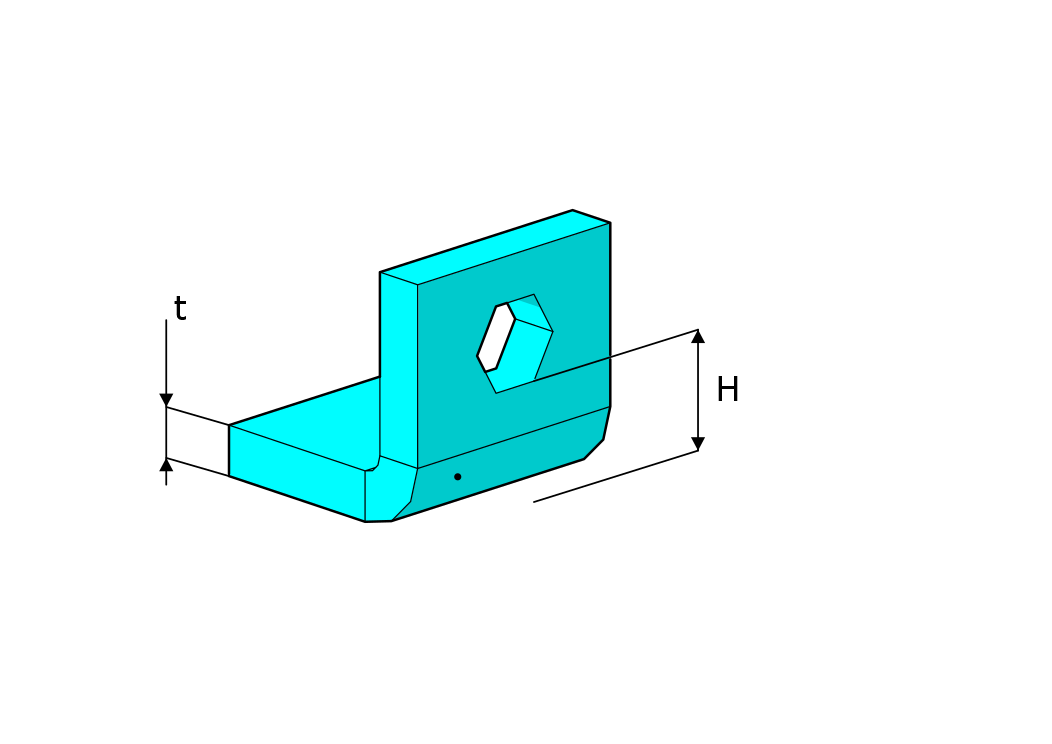

Distance entre les trous et les coudes
La hauteur des trous (H) doit être supérieure à trois fois l'épaisseur (t).

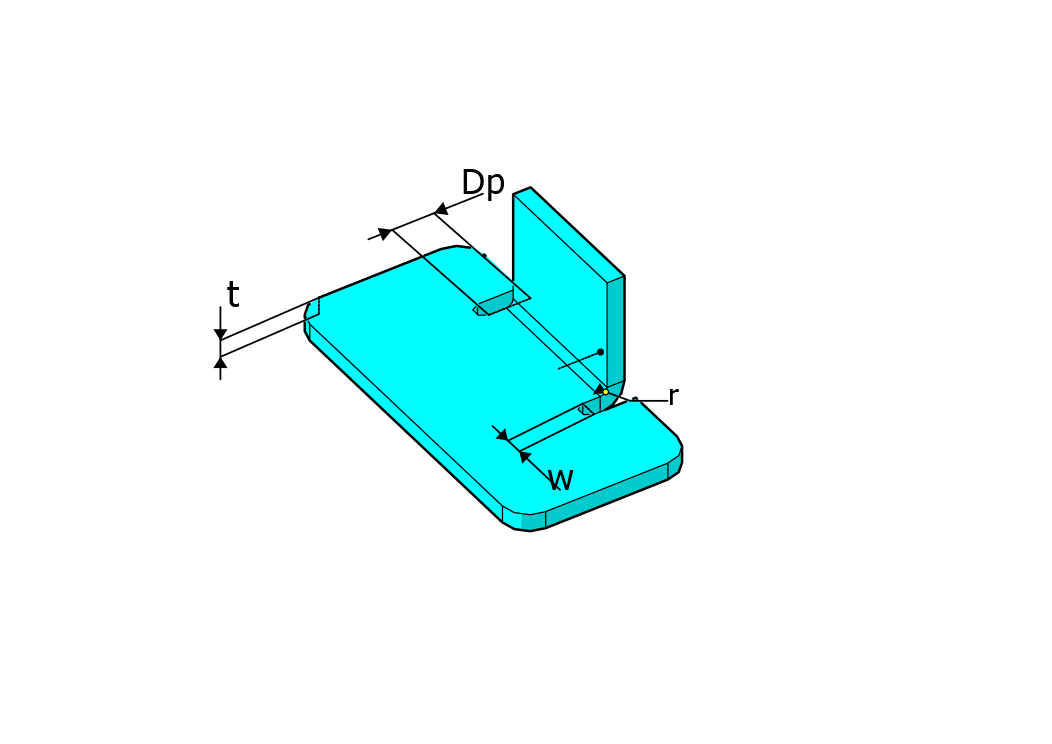

Relief de pliage
Un relief de pliage est une découpe réalisée à côté d'un pli lorsqu'il y a un matériau de part et d'autre pour éviter les déchirures et la déformation de la tôle lors du pliage. La largeur du relief de pliage (w) doit être égale à une fois et demie l'épaisseur de la tôle (t). Le relief de pliage (Dp) doit dépasser le pliage.

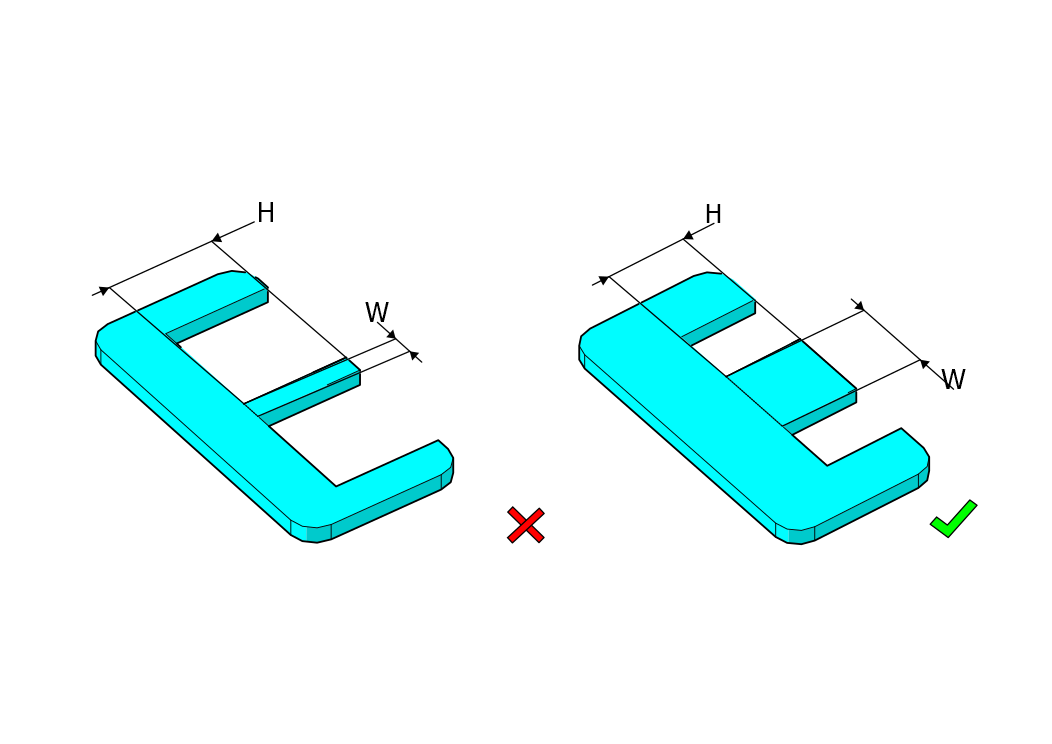

Encoches
La largeur de l'encoche doit être supérieure à l'épaisseur de la tôle (t), et sa hauteur (H) ne doit pas dépasser cinq fois sa largeur (W).

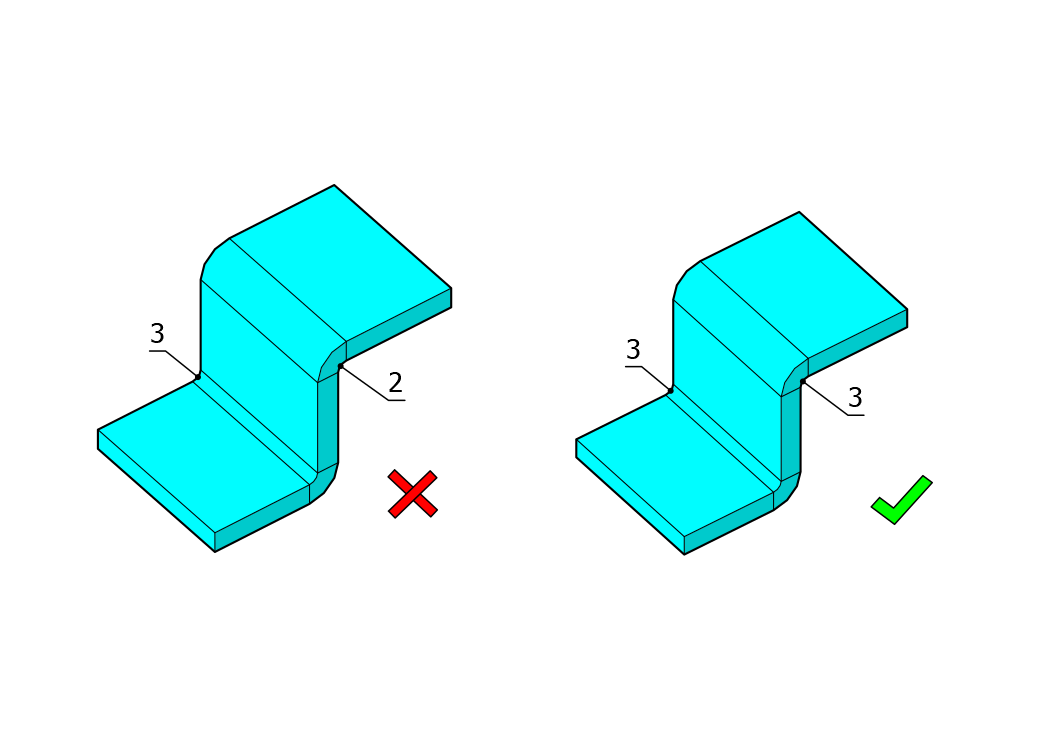

Cohérence du pliage
Garder le même rayon de courbure dans tous les plis est plus efficace pour minimiser les coûts de pliage.
